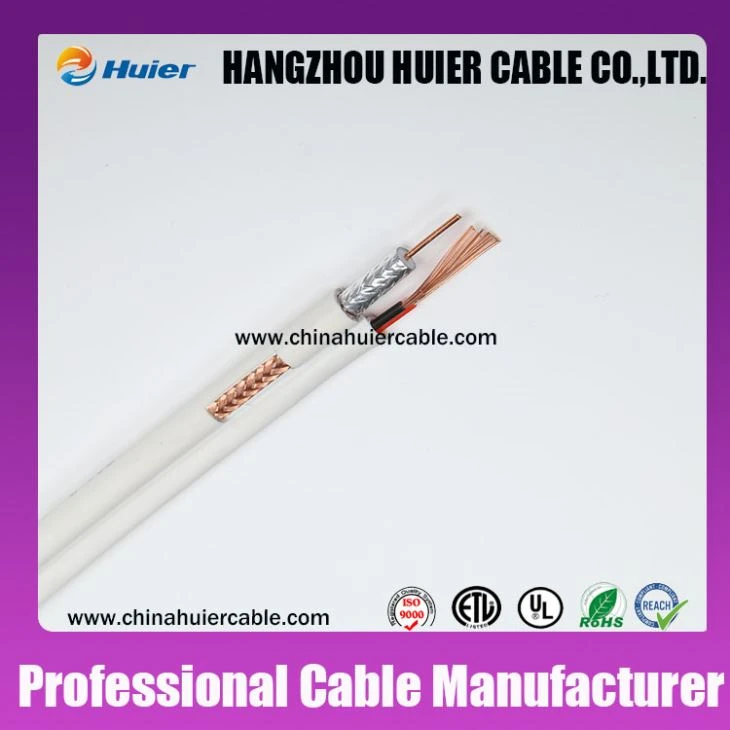

屋内 / 屋外 RG59+電源 RG59 シャム RG59+DC 同軸ケーブル
工事
内部導体: 20AWG (0.81mm) 裸銅
誘電体: 3.66mm 発泡PE
シールド：
1枚目のシールド、
2 番目のシールド、128x 0.12 mm 銅被覆アルミニウム編組線 95%
ジャケット: 6.05+/-0.2mm PVC UL CUL 難燃性 黒または白
電源ケーブル 18AWG 2 x7 x0.37 (4x銅+3x CCA) 1.8mm PE 4.5mm PVC
注: PVC は UL、CUL、ETL CE、ROHS 準拠にも適合します。
電気的特性
公称インピーダンス 75Ω+/-3Ω
公称伝播速度 80%
公称静電容量 16.2PF/ft
内部導体の直流抵抗 33 ohm/km 以下
DC 抵抗 18AWG ストランド 22 ohm/km 以下
5 ～ 1002MHz でのリターンロス 22dB 以上
減衰[@68℉(20度)]
周波数 MHz | 最大DB/100フィート | 最大DB/100m |
5 | 0.87 | 2.92 |
55 | 1.95 | 6.39 |
211 | 3.59 | 11.77 |
250 | 4.00 | 13.11 |
300 | 4.27 | 15.00 |
350 | 4.64 | 15.21 |
400 | 4.88 | 16.00 |
450 | 5.30 | 17.38 |
500 | 5.60 | 18.36 |
550 | 5.90 | 19.34 |
600 | 6.05 | 19.84 |
750 | 6.96 | 22.82 |
865 | 7.50 | 24.59 |
1000 | 8.09 | 26.52 |
